母排理論重量及載流量選用表

2017-06-15 09:14:26 xiaoxue

配電供電裝置主供電線路( 銅排、鋁排叫母排),各分支線(支排)由母排上引下。

母排就是指供電系統中,電柜中總制開關與各分路電路中的開關的連接銅排或鋁排。表面有做絕緣處理.主要作用是做導線用。


有時也稱母線排,是電力配電設備上的導電材料名稱,材質扁銅(相當于電線),沒有絕緣層,外面刷有表示相序的顏色油漆,主要用于室內 變壓器到 配電柜再到 電源總閘然后連接到各分閘。

1、母排理論重量及載流量選用表

a)、接觸面搪錫或鍍錫。

b)、環境溫度:銅母線為40℃,鋁母線為35℃,最高工作溫度為85℃。

c)、周圍環境溫度不等于40℃的校正系數見下表

系數見下表

周圍環境溫度℃101520253035404550
溫度校正系數1.291.251.201.151.111.051.00.940.88

d)、周圍環境溫度不等于35℃的校正系數見下表

周圍環境溫度℃101520253035404550
溫度校正系數1.221.181.141.091.051.00.950.890.84

e)、理論重量及載流量選用表

矩型母線允許載流量(交流/直流)最高溫度+85℃
規格重量(kg/m)允許載流量(A)
單根雙根單根雙根
15×30.40.12205---170---
20×30.530.16270---220---
25×30.670.20330---270---
30×41.070.32465---------
40×41.420.43610---/1060495---/880
40×51.780.54685/690---/1220555/560---/995
50×52.220.68840/850---/1490685/690---/1215
50×62.670.81935/940---/1660765/770---/1355
60×63.20.971100/11201700/1950900/9101390/1605
80×64.271.31445/14752060/25701190/12001680/2070
100×65.341.621770/18302410/31701470/15002000/2095
60×84.271.31290/13102110/24201055/10751730/1890
80×85.71.731650/17152560/30201360/13952100/2470
100×87.122.162030/21303720/39901670/17402460/3040
120×88.532.592340/25403320/43001960/21002730/3450
60×105.341.621440/14902500/26601190/12102070/2170
80×107.122.161855/19453030/34301520/15852480/2820
100×108.92.72260/24203520/42251870/19602940/3450
120×1010.73.242585/28804000/48902140/23703300/4000

2、熱軋等邊角鋼

鋼號規格重量(kg/m)
2.525×25×31.124
25×25×41.459
330×30×31.373
30×30×41.786
440×40×42.422
40×40×52.976
550×50×53.770
50×50×64.465
6.363×63×54.822
63×63×65.721

3、熱軋普通槽鋼

鋼號規格重量(kg/m)
550×37×4.65.44
6.363×40×4.86.63
880×43×5.08.04
10100×48×5.310.00
12.6126×53×5.512.32
14a140×58×6.014.53
14b140×60×8.016.73
16a160×63×6.517.23
16b160×65×8.519.74

4、熱軋鋼板

厚度重量(kg/m2)厚度重量(kg/m2)
1.07.853.023.55
1.29.424.031.4
1.511.7755.039.25
2.015.76.047.1
2.519.6257.054.95


5、根據負荷選用絕緣母線截面

額定電流值A(chǔ)101620253240506380100125140160180200225250315350400
導線截面積mm21.52.54610162535507095120185240
額定電流A電纜截面積銅排盡寸
數量截面積mm2數量尺寸mm×mm
5002150230×5
6302185240×5
700、8002240250×5

6、以空氣作為絕緣介質柜內各相導體間與對地凈距

序號額定電壓KV3.67.2122440.5
1導體至接地間凈距7.51012.52030
2不同相的導體間的凈距7.51012.51830
3導體至無孔遮欄間凈距10.51315.52133
4導體至網狀遮欄間凈距17.52022.52840
5無遮欄裸導體至地板間凈距237.5240242.5248260
6需要不同時停電檢修無遮欄裸導體間的水平凈距187.5190129.5198210
7出線套管至屋外通道地面間凈距400400400400400

注:海拔高度超過1000m時1、2項應按每升高1000m增大10%進行修正;3~6項值應分別增加1或2項值的修正值。

7、高原型開關內一次元件的帶電距離

海拔高度額定電壓(KV)相間、相對地空氣絕緣距離
100020002500300035004000
3.6758386909498
7.2100110115120125130
12125138144150156163
40.5300330345360375390

8、工頻耐壓水平

海拔高度額定電壓(KV)100020002500300035004000
3.6252830323436
7.2323638404346
12424749535660
40.595106111119126135

注:上表各值為在海拔高度為1000m處(即在加工廠家內)的工頻耐壓試驗值。

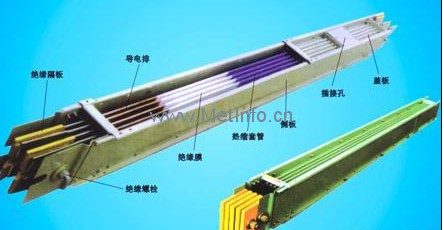

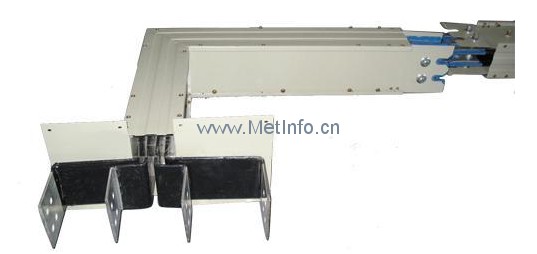

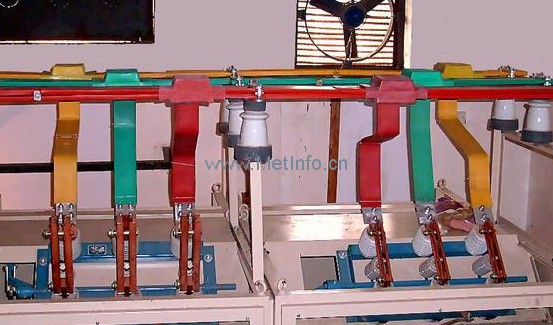

在電力系統中,母線把配電裝置中的各個載流分支回路連接在一起,起著匯集、分配和傳送電能的作用。母線按外型和結構,大致分為以下三類:


硬母線:包括矩形母線、圓形母線、管形母線等。

軟母線:包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。

封閉母線:包括共箱母線、分相母線等。
